cob小间距显示屏目前已被大部分用户所接受。高硬度，广色域，高寿命：
cob显示屏产品的使用寿命是指LED的亮度衰减到初始亮度的50%以下，以实验室加速老化的试验为参考依据，通过加速因子计算得出led显示屏的使用寿命接近于100000Hrs. 故使用寿命一般均定为100000Hrs。
产品概述
本产品采用 COB 封装技术，和传统的 SMD 表贴式封装不同，它是将发光芯片集成在 PCB 板中，而非一颗颗焊接于 PCB。该技术有效提升了 LED 显示屏可靠性、发光光色，防护性能等；
产品特色
通用标准化 600x337.5mm压铸镁铝箱体，三种可选 P0.9375、P1.25、P1.5625点间距；
150*168.75mm，标准模组尺寸设计，保证磁吸安装时有足够空间放置电源及线材，搭配专利型材快速拼装结构，拼装快捷方便，无接缝，无亮暗线。满足落地，移动，贴墙，吊装等多种安装方式，简单方便，无需专业人士操作即可完成。
防水、防尘、防氧化、防静电、防撞击；
采用发光芯片主动发光，黑屏整屏墨色完全一致，像素点对点吻合1920*1080/3840*2160,2K/4K分辨率，播放高清视频无缩放，达到最完美播放效果。
喷油卡扣式面罩保证模组拼接精度，采用生益高TG(170℃)沉金S1000-2基材，保证PCB板永无变形，高阶材料大幅度减轻“色温”现象。

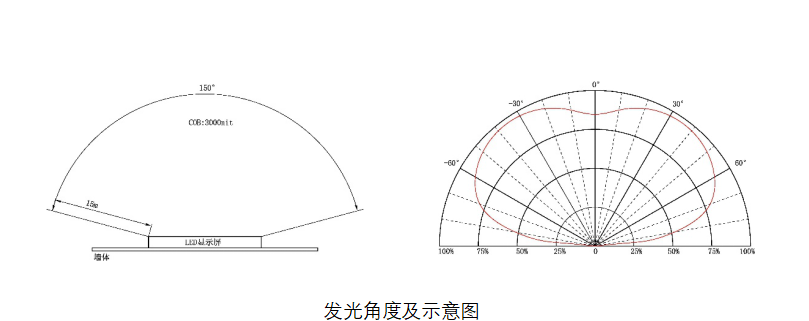

发光视角可达 170度（SMD显示模组发光角度 120度），视角更广；
散热优良、光衰小，直接通过 PCB板散热，延长使用寿命；

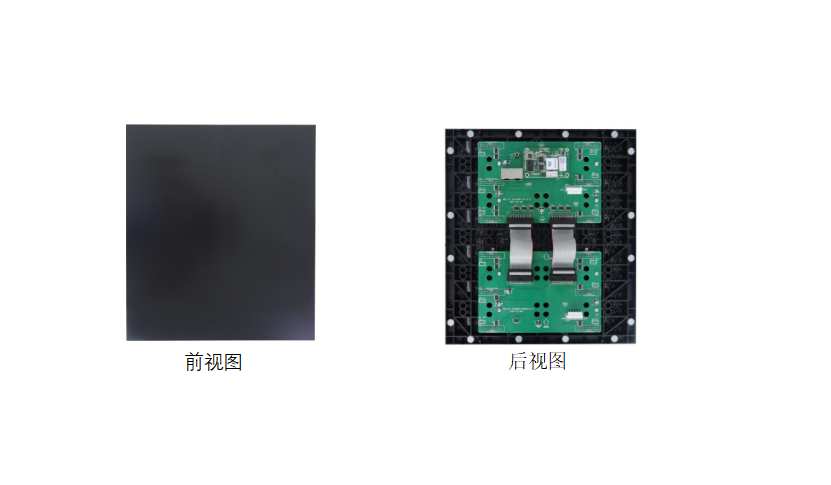

项目 | 规格 | 产品样图 |
产品类型 | COB 模组 | |
底壳材质 | 注塑底壳 | |
点 间 距 | 0.9375mm，1.25mm，1.5625mm | |
分 辨 率 | 320x360，240x270，192x216 | |

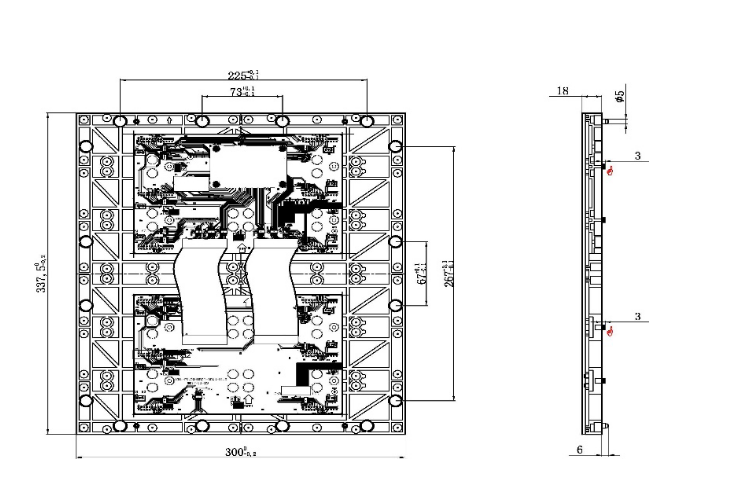

模组尺寸 | 300mm x 337.5mm（W x H） |
箱体规格
项目 | 规格 | 产品样图 |
产品类型 | COB 箱体 |
|
材质 | 压铸铝 | |
箱体厚度 | 78mm | |
箱体重量 | 6.0 KG | |
箱体尺寸 | 600mm x 337.5mm（W x H） |

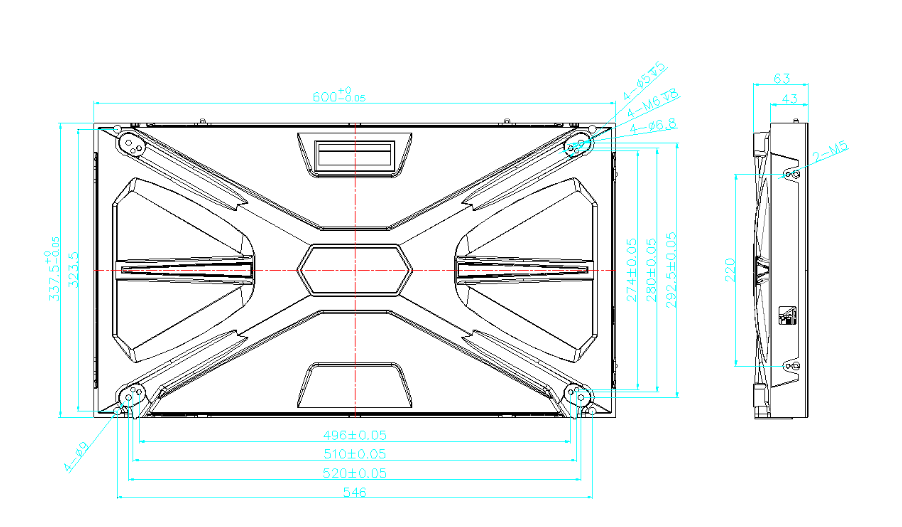

箱体尺寸结构

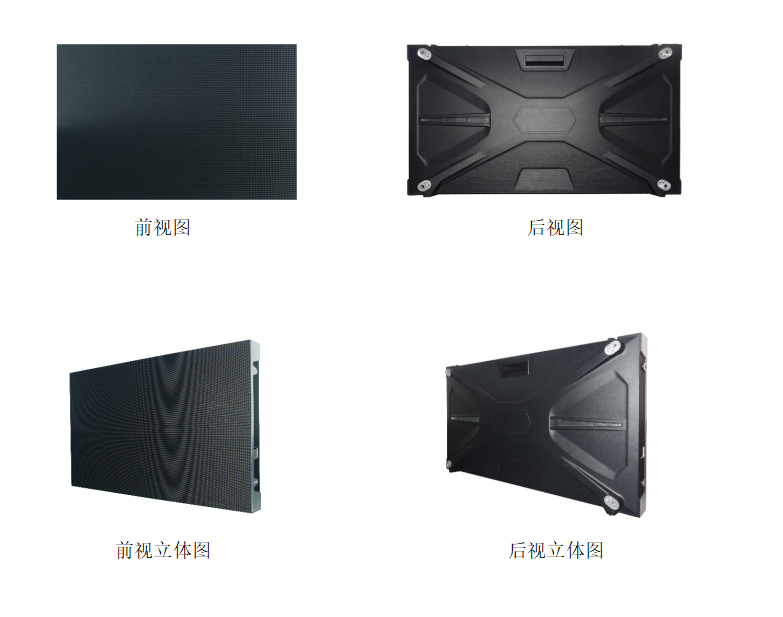

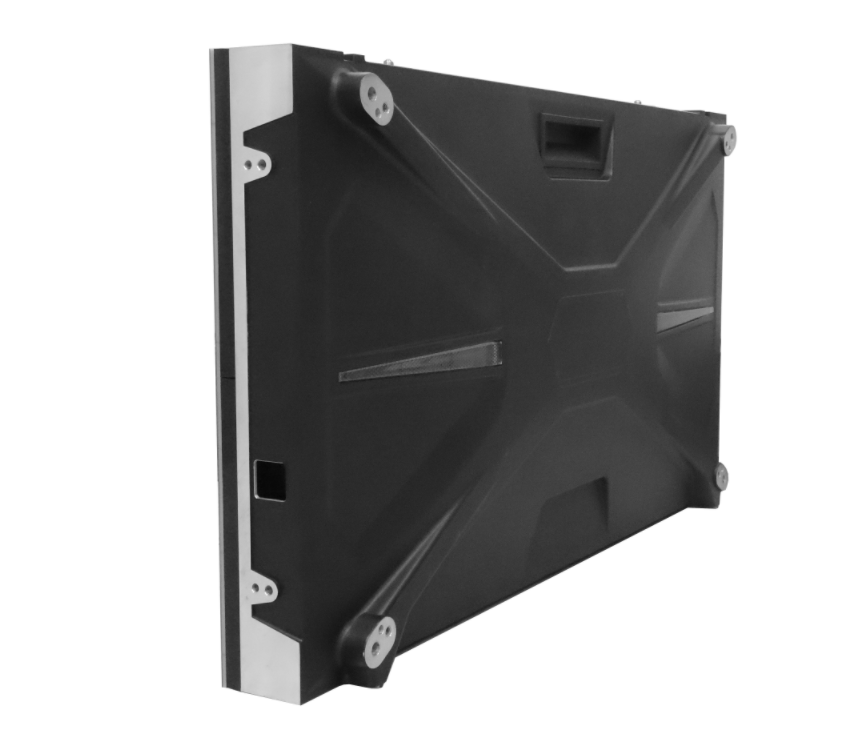

箱体外观

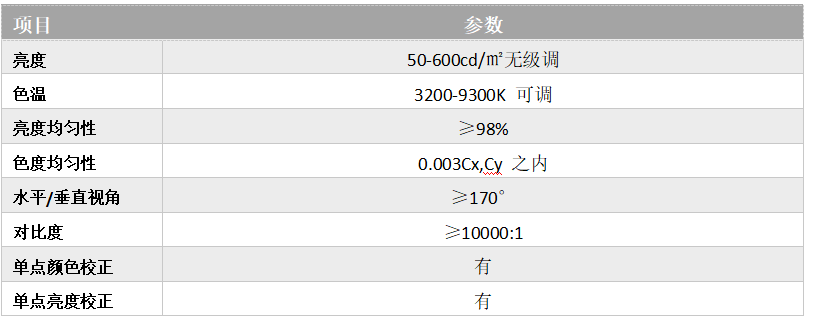

规格参数
1 技术参数
项目 单位 P0.9375参数 P1.25参数 P1.5625参数 | ||||
像素点间距 | mm | 0.9375 | 1.25 | 1.5625 |
像素结构 | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | |
单元组成(W×H) | 2 x 6 | 2 x 6 | 2 x 6 | |
像素密度 | dot/m² | 1,137,778 | 640,000 | 409,600 |
模组尺寸(W×H×D) | mm | 300 x 337.5 x 55 | 300 x 337.5 | 300 x 337.5 |
模组分辨率(W×H) | 点 | 320x360 | 240x270 | 192×216 |
模组底壳材质 | 注塑底壳 | 注塑底壳 | 注塑底壳 | |
箱体尺寸(W×H×D) | mm | 600x337.5x78 | 600x337.5x78 | 600x337.5x78 |
箱体分辨率(W×H) | 点 | 640x360 | 480x270 | 384x216 |
箱体材质 | 压铸镁铝 | 压铸镁铝 | 压铸镁铝 | |
扫描方式 | Scan | 1/60 | 1/45 | 1/36 |
箱体平整度 | mm | ≤0.10 | ≤0.10 | ≤0.10 |
灰度等级 | bit | 14 | 14 | 14 |
防护等级 | IP45 | IP45 | IP45 | |
维护方式 | 前维护 | 前维护 | 前维护 | |
箱体重量 | kg/panel | 6.0 | 6.0 | 6.0 |
